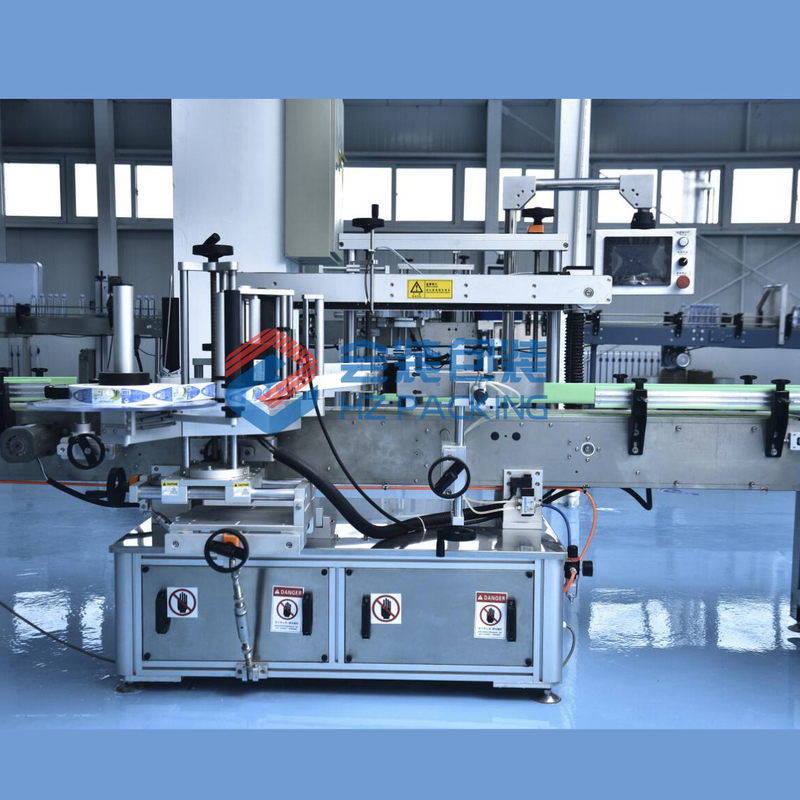

本机机构分为:输送机构,分瓶机构,矫正机构,压瓶机构,刮标机构,压标机构,导瓶机构等部分,采用多项先进机械理念,主机部分的设计吸收了进口机的贴签传送方式,解决了一般国产贴标不稳定的因素。并通过德国西门子,法国施耐德等品牌电器编程控制,利用先进的人机界面系统,在送标过程中,把精度控制在±1mm之内,变频器测试压瓶输送同步,同时各个重要部件的动作采用机械同步传动,保证了贴标准确,稳定,可靠,高效是生产线(或单机)的贴标最佳设备。
全机采用304不锈钢与铝合金材料,零部件采用标准化设计具有互换性,完全符合GMP要求。
设备参数
贴标精度 | ±1.5mm |
标签卷筒芯内径 | 76mm |
标签卷最大外径 | 380mm |
标签宽度 | 10-150mm(可定做) |
标签长度 | 20-360mm |
生产能力 | 1000瓶/小时(5L) |
电源 | 220V,50HZ |
装机功率 | 2500w |
机器重量 | 300KG |
机器外形尺寸 | 2200*1300*1600mm |
电器配置表
名称 | 数量 | 品牌 |
触摸屏 | 1 | 威纶 |
可编程控制器 | 1 | 西门子 |
伺服电机 | 1 | 施耐德 |
伺服驱动器 | 1 | 施耐德 |
变频器 | 2 | 台达 |
测标传感器 | 1 | SICK |
测瓶传感器 | 1 | 基恩士 |
输送电机 | 1 | 摩多利 |
交流电机 | 2 | TDG |
断路器 | 1 | 施耐德 |
开关电源 | 1 | 施耐德 |
继电器 | 3 | 施耐德 |
急停开关 | 1 | 施耐德 |
指示灯 | 1 | 施耐德 |
