紧凑的外观设计节省了空间。
自动输送瓶胚系统。
先进的PLC控制系统,轻巧简洁的触摸屏控制面板,控制准确。
独立的直线运转系统,简单稳定。
特有的加热系统,采用红外线灯管加热温度控制准确,穿透力强瓶胚自转受热,加热均匀,调整简捷。
特有的空气储存装置,将分为三步;动作,预吹,吹气各设有独自储气罐,可满足不同气压的需求。
冷却系统可以达到理想的冷却效果,可保证瓶口不受红外线灯光影响而变形。
动作都由气缸驱动进行不采用油泵,没有污染。
每个动作都有安全自锁装置,当动作出现故障时,机械将自动恢复安全状态。
采用高压锁模装置,可保证瓶体无明显合模线条。
生产自动化完成,投资省,效率高,操作方便,维修简单。
安全可靠的人性化设计。可对气路,电路,动作一目了然。
操作可手动,自动两种方式以方便调试,安装。
安装使用,方便。
废品率降为最低。

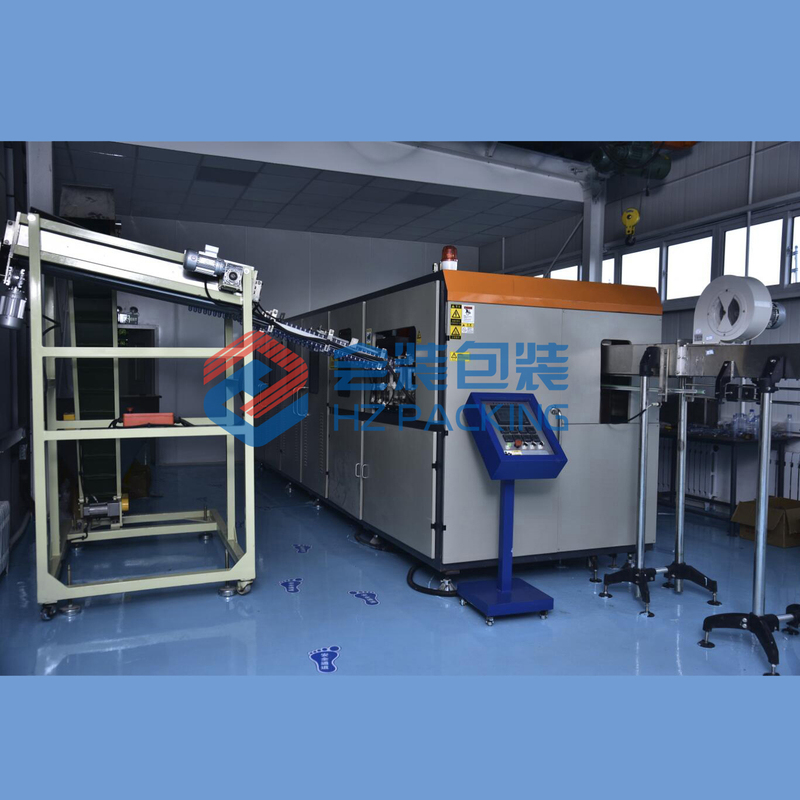

吹瓶机设备 | ||
产品规格 | Unit | HZCP-6 |
模穴数 | cav. | 6 |
瓶子间距 | mm | 120 |
瓶子容量 | ml | ≤1500 |
加热间距 | mm | 60 |
瓶口直径 | mm | 18-30 |
瓶坯高度 | mm | ≤180 |
瓶身内径 | mm | ≤95 |
瓶身高度 | mm | ≤320 |
加热箱数量 | unit | 6 |
灯管数量 | pcs | 48 |
加热最大功率 | kw | 65 |
功率 | kw | 42 |
电压 | V | 380V(50/60Hz) |
产量 | 500ml 7000pcs/h | |
低压空压机 | ||
排气量 | m3/min | 3.0 |
工作压力 | Mpa | 10 |
功率 | KW | 22 |
储气罐 | m3 | 0.6 |
高压空压机 | ||
排气量 | m3/min | 3.6*3 |
工作压力 | Mpa | 3 |
功率 | KW | 30*2 |
高压冷干机 | ||
处理量 | m3/min | 6.8 |
工作压力 | Mpa | 3 |
进气温度 | ℃ | ≤80 |
功率 | KW | 3 |
高压储气罐 | ||
容积 | m3 | 1.0 |
工作压力 | mpa | 3 |
冷水设备 | ||
流量 | T/H | 2.2 |
制冷量 | kcal/h | 12400 |
出水温度 | ℃ | 5-20 |
功率 | K w | 3.5 |
低压储气罐 | ||
容积 | m3 | 1.0 |
工作压力 | mpa | 13 |
部件 | 产品名称 | 产地 | 品牌 |
电
气 | 磁性开关 | 台湾 | KITA |
PLC | 日本 | 三菱 | |
空气开关 | 法国 | 施耐德 | |
触摸屏 | 日本 | 三菱 | |
放大板 | 大陆 | 信达 | |
开关电源 | 日本 | 欧姆龙 | |
继电器 | 日本 | 欧姆龙 | |
交流接触器 | 法国 | 施耐德 | |
空气开关 | 法国 | 施耐德 | |
高压消音器 | 美国 | ALWITCO | |
电磁阀 | 动作阀 | 日本 | SMC |
气缸 | 日本 | SMC | |
合模导轨 | 台湾 | PHI |
